Solusi Inspeksi Penglihatan untuk Inspeksi Komponen Lampu Latar Lengkap

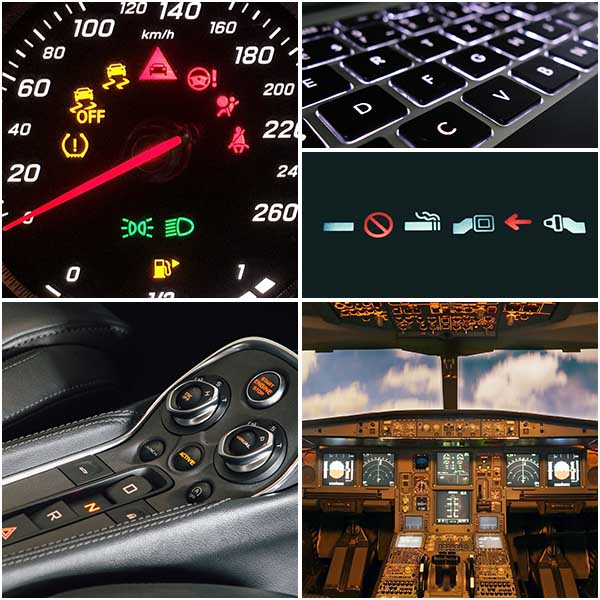

Komponen atau indikator lampu latar tradisional secara bertahap digantikan oleh teknologi yang lebih baru seperti Panel layar OLED Dan antarmuka layar sentuh masih banyak digunakan di otomotif, perangkat elektronik, kokpit pesawat, dll. Komponen lampu latar biasanya terdiri dari lapisan permukaan plastik berbentuk potongan yang dibuat dengan pemotong plasma atau laser dan sumber cahaya (misalnya LED) di belakang lapisan permukaan untuk penerangan melalui bentuk yang dipotong . Karena komponen dengan lampu latar ini biasanya digunakan untuk menyampaikan informasi keselamatan dan operasional, komponen tersebut harus diperiksa untuk memastikan visibilitasnya dan bebas dari cacat. Dalam industri yang diatur secara ketat seperti otomotif dan penerbangan, komponen lampu latar tunduk pada standar kecerahan yang ketat (pencahayaan), warna (kromatisitas), dan karakteristik lainnya.

Masalah Kualitas pada Komponen atau Tanda dengan Lampu Latar

Memeriksa komponen atau tanda dengan cahaya latar dapat menjadi tantangan karena kualitasnya dipengaruhi oleh berbagai faktor, termasuk sumber cahaya atau integritas dimensi lapisan permukaan. Seringkali, masalah kualitas muncul dari kesalahan dalam proses pemotongan, yang menyebabkan masalah integritas dimensi seperti elemen dalam orientasi atau lokasi yang salah, elemen yang tidak berbentuk (ukuran, bentuk, dll.), elemen yang hilang atau berlebih, dll. Di lain waktu, mungkin saja terjadi disebabkan oleh pencahayaan dan kromatisitas yang salah atau ketidakseragaman pencahayaan sumber cahaya. Sistem fotometrik (fotometer, kolorimeter, dll.) sangat bagus dalam mengukur luminansi dan kromatisitas komponen cahaya latar. Namun, sebagian besar dari mereka tidak memiliki fungsi registrasi visi mesin yang dapat mendaftarkan elemen berbentuk unik atau mengevaluasi integritas dimensinya. Oleh karena itu, cara konvensional dalam memeriksa komponen dengan cahaya latar memerlukan penggunaan beberapa sistem pengukuran atau solusi pengukuran khusus yang kompleks. Misalnya, sistem visi mesin digunakan untuk memeriksa segala bentuk cacat, dan sistem fotometrik digunakan untuk mengevaluasi luminansi dan kromatisitas komponen lampu latar secara terpisah.

Solusi Inspeksi Visual Otomatis untuk Komponen dengan Lampu Latar

Untuk mengatasi kebutuhan meningkatkan efisiensi pemeriksaan komponen lampu latar, Radiant Vision Systems menawarkan solusi tunggal sistem inspeksi visual yang menggabungkan pengukuran fotometrik dan fungsi registrasi berbasis visi mesin melalui ProMetric® Imaging Kolorimeter/Fotometer dan Perangkat lunak Vision Inspection Pack (VIP™). Sistem inspeksi visual ini memungkinkan produsen mengukur luminansi dan kromatisitas komponen dengan lampu latar sekaligus memeriksa masalah integritas dimensi.

Perangkat lunak VIP memungkinkan registrasi cepat beberapa elemen pada komponen cahaya latar yang diambil dalam satu gambar pengukuran. Selain itu, ia memiliki fungsi registrasi dinamis sehingga elemen dapat diukur berdasarkan titik tujuan (POI) yang ditentukan terlepas dari penempatan komponen atau pemasangan sistem, sehingga menyederhanakan proses pemeriksaan.

Toleransi Lulus/Gagal untuk luminansi dan kromatisitas juga dapat dengan mudah ditetapkan untuk seluruh wilayah yang diminati (ROI). Toleransi Lulus/Gagal juga dapat diatur berdasarkan POI yang ditentukan seperti yang ditunjukkan pada contoh di bawah. Pengguna dapat menentukan toleransi kromatisitas pada ruang warna CIE untuk empat POI pada elemen indikator lampu samping.

Pemeriksaan komponen lampu latar menjadi mudah dengan perangkat lunak ProMetric® Imaging Colorimeter/Photometer dan VIP dari Radiant. Lihat webinar sesuai permintaan untuk mempelajari lebih lanjut tentang fungsinya secara lebih rinci.
